SBXDT-230B7 模電、數電、高頻電路綜合實驗裝置
一、產品的特點：
模電、數電、高頻電路綜合實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

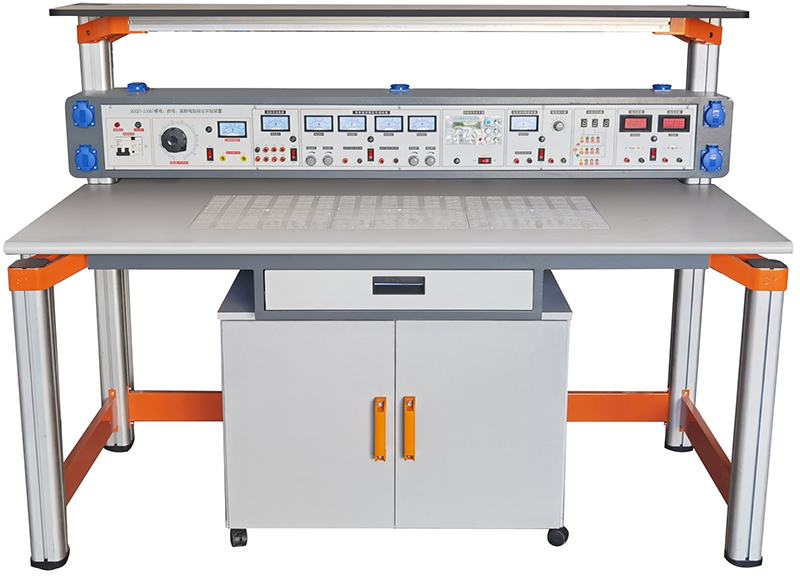

（圖片僅供參考、以實際配置為準）
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模電、數電等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺主要技術指標：
1、輸入工作電源：?jiǎn)蜗嗳€ AC 220V±10% 50Hz
2、整機功率：1.0KW
3、外形規格：160cm*70cm*140cm
4、重 量：150KG
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30mA
四、裝置結構
裝置由實驗主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮柜、透明創新實驗?zāi)K、高頻電路實驗系統、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗?zāi)K可根據實驗需求自由組合實驗。
（一）實驗主機箱結構與功能：實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板右邊配有多組外部?jī)x器交流工作電源插座。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗桌結構：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
★要求實訓桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，確保實驗安全與設備保護。擋板拆卸、安裝方便，便于日常維護與清潔。
實驗桌后面二支截面尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實訓屏、儀器架、電源控制箱組成一個完整的實訓屏。
（四）透明元件模塊：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。
（五）高頻電路實驗系統：
1、產品概述
本公司經過多年的生產實踐和市場應用調研，在高頻電子電路綜合實驗箱的基礎上，又隆重推出了新高頻電子電路綜合實驗系統，為各類高等院校的高頻電子電路綜合實驗教學提供了更為先進的實驗平臺，該產品在保留了原有高頻電子電路綜合實驗系統特點的基礎上，對產品進行了大幅度的改造升級，該新型高頻電子電路綜合實驗系統緊密配合當前大學該課程各章節的主要教學內容，力求涵蓋相關的各個基本知識點，使學生在課堂理論教學的基礎上有條件、有機會親自動手了解和熟悉高頻電子電路的結構、工作原理、關鍵技術及常用測量方法，增加實踐知識，提高學習興趣和動手能力，為今后從事相關領域的工作積累經驗。
2、本實驗系統主要有以下特色
2.1、與目前大專院校中實用的專業課程教材配合十分緊密。
為緊密配合教學需求，本新型高頻電子電路綜合實驗系統的設計包含了課堂教學各章節的大部分可操作實驗。其中包括：LC、晶體正弦波振蕩電路實驗，小信號調諧放大器實驗，高頻諧振功率放大器實驗，變?nèi)荻O管調頻實驗，電容耦合相位鑒頻器實驗，集成乘法器幅度調制實驗與同步解調實驗，二極管包絡檢波實驗，晶體三極管混頻電路實驗，集成鎖相環基本原理實驗，鎖相環調頻發射與接收鑒頻實驗，無線電發送與接收實驗等。
2.2、開放性強
設置了盡可能多的信號觀察點和測試點，使學生通過實驗，不僅能熟悉各類高頻電子電路的結構，還能直觀的了解信號產生、傳輸過程中各個關鍵點的信號形態特點；
實驗系統涉及基本原理的各個模塊中，還設置了較多的調節旋鈕，使學生可以在確保安全的前提下靈活地改變系統模塊的各項主要參數，能夠觀察到參數的變化對系統性能的影響，進一步加深對基本知識點的理解。
2.3、采用通用化設計思路和模塊化結構，并配置了完善的測試儀表模塊。
這種先進的模塊化設計理念，使系統大大擴展了應用范圍，且便于產品維護，縮短維 修周期，降低維修成本，顯著地提高了實驗設備的完好率和可利用率，并可根據今后教材修訂、提高后的需求，平滑升級為更加新穎完善的系統。
4、為防止各個高頻模塊在非使用情況下無謂的耗電，減少系統個各模塊之間的高頻串?dāng)_和噪聲，各高頻模塊的主要供電接入端都設有電源按鈕開關。
3、電路組成、技術指標及模塊說明
3.1、低頻信號源模塊可產生方波、正弦波和三角波等函數波形
頻率范圍按不同應用分為兩檔：
第一檔為10Hz～1.5KHz；
第二檔為10KHz～600KHz。
3.2、高頻信號源模塊可分多檔粗調選擇頻率范圍，每一檔內又可進行連續細調。主要用于產 生1.5MHz～20MHz頻率范圍內的高頻正弦波信號，作為各類調制/解調實驗中的載波，或與其 它功能模塊配合擴展實驗內容（例如高頻信號的混頻實驗）。
粗調共有6檔，頻率范圍分別為：
第一檔為1.5～2MHz,
第二檔為2～3MHz,
第三檔為3～4.5MHz,
第四檔為4.5～8MHz,
第五檔為 8～14MHz,
第六檔為14～20MHz,
3.3、精密數字頻率計模塊可測量從極低頻率（16Hz）直到25MHz以上的信號頻率。
3.4、內置電源
輸入：AC 220V±22V,50HZ±2HZ
輸出：DC±12V,±5V直流穩壓源
（六）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（七）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
五、實驗項目：
(1)模擬部分
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
(2)數字部分
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
（3）高頻電路實驗
實驗一 集成乘法器幅度調制實驗
實驗二 二極管包絡檢波實驗
實驗三 調幅波同步解調實驗
實驗四 LC、晶體正弦波振蕩電路實驗
實驗五 晶體三極管混頻電路實驗
實驗六 變?nèi)荻O管調頻實驗
實驗七 電容耦合相位鑒頻器實驗
實驗八 小信號調諧放大器實驗 (雙調諧)
實驗九 高頻諧振丙類功率放大器實驗
實驗十 集成鎖相環基本性能實驗
實驗十一 鎖相環調頻發射與接收實驗
實驗十二 無線電發送與接收實驗
其中：
標配實驗功能模塊（13個）：
模塊A1 集成乘法器調幅/混頻實驗
模塊A2 調幅信號同步解調實驗
模塊A3 二極管包絡檢波電路實驗
模塊A4 LC、晶體正弦波振蕩電路實驗
模塊A5 變?nèi)荻O管調頻實驗
模塊A6 電容耦合相位鑒頻實驗
模塊A8 小信號調諧放大器實驗
模塊A9高頻功率放大器實驗
模塊A10集成鎖相環測試及調頻實驗
模塊A11集成鎖相環鑒頻實驗
模塊A12高頻信號源模塊
模塊A13頻率計模塊
模塊A14低頻信號源模塊
六、模電、數電、高頻電路實驗裝置配置清單（每臺）
（一）實驗元件 |
元 件 盒 名 稱 | 型 號 | 數 量 | 備 注 |
電阻創新透明元件盒 | 4Ω | 1 | 2W |
電阻創新透明元件盒 | 5.1Ω | 2 | 2W |
電阻創新透明元件盒 | 8Ω | 1 | 2W |
電阻創新透明元件盒 | 10Ω | 1 | 2W |
電阻創新透明元件盒 | 16Ω | 1 | 2W |
電阻創新透明元件盒 | 20Ω | 1 | 1W |
電阻創新透明元件盒 | 30Ω | 1 | 1W |
電阻創新透明元件盒 | 51Ω | 2 | 1W |
電阻創新透明元件盒 | 75Ω | 1 | 1W |
電阻創新透明元件盒 | 100Ω | 2 | 1/8W |
電阻創新透明元件盒 | 120Ω | 1 | 1/8W |
電阻創新透明元件盒 | 150Ω | 1 | 1/8W |
電阻創新透明元件盒 | 200Ω | 1 | 1/8W |
電阻創新透明元件盒 | 240Ω | 1 | 1/8W |
電阻創新透明元件盒 | 300Ω | 2 | 1/8W |
電阻創新透明元件盒 | 330Ω | 1 | 1/8W |
電阻創新透明元件盒 | 470Ω | 1 | 1/8W |
電阻創新透明元件盒 | 510Ω | 2 | 1/8W |
電阻創新透明元件盒 | 620Ω | 1 | 1/8W |
電阻創新透明元件盒 | 650Ω | 1 | 1/8W |
電阻創新透明元件盒 | 1K | 2 | 1/8W |
電阻創新透明元件盒 | 1.5K | 1 | 1/8W |
電阻創新透明元件盒 | 2K | 2 | 1/8W |
電阻創新透明元件盒 | 2.4K | 2 | 1/8W |
電阻創新透明元件盒 | 2.7K | 1 | 1/8W |
電阻創新透明元件盒 | 3K | 2 | 1/8W |
電阻創新透明元件盒 | 3.3K | 1 | 1/8W |
電阻創新透明元件盒 | 3.9K | 1 | 1/8W |
電阻創新透明元件盒 | 4.3K | 1 | 1/8W |
電阻創新透明元件盒 | 4.7K | 2 | 1/8W |
電阻創新透明元件盒 | 5.1K | 3 | 1/8W |
電阻創新透明元件盒 | 6.8K | 2 | 1/8W |
電阻創新透明元件盒 | 7.5K | 1 | 1/8W |
電阻創新透明元件盒 | 9.1K | 1 | 1/8W |
電阻創新透明元件盒 | 10K | 5 | 1/8W |
電阻創新透明元件盒 | 13K | 2 | 1/8W |
電阻創新透明元件盒 | 15K | 1 | 1/8W |
電阻創新透明元件盒 | 20K | 2 | 1/8W |
電阻創新透明元件盒 | 30K | 1 | 1/8W |
電阻創新透明元件盒 | 36K | 1 | /8W |
電阻創新透明元件盒 | 39K | 1 | 1/8W |
電阻創新透明元件盒 | 47K | 1 | 1/8W |
電阻創新透明元件盒 | 51K | 1 | 1/8W |
電阻創新透明元件盒 | 68K | 1 | 1/8W |
電阻創新透明元件盒 | 100K | 2 | 1/8W |
電阻創新透明元件盒 | 150K | 1 | 1/8W |
電阻創新透明元件盒 | 200K | 2 | 1/8W |
電阻創新透明元件盒 | 300K | 1 | 1/8W |
電阻創新透明元件盒 | 470K | 1 | 1/8W |
電阻創新透明元件盒 | 510K | 1 | 1/8W |
電阻創新透明元件盒 | 1M | 1 | 1/8W |
電位器透明元件盒 | 470Ω | 1 | 1/2W |
電位器透明元件盒 | 1K | 2 | 1/2W |
電位器透明元件盒 | 4.7K | 1 | 1/2W |
電位器透明元件盒 | 10K | 1 | 1/2W |
電位器透明元件盒 | 47K | 1 | 1/2W |
電位器透明元件盒 | 100K | 1 | 1/2W |
電位器透明元件盒 | 470K | 2 | 1/2W |
電位器透明元件盒 | 1M | 1 | 1/2W |
電解電容透明元件盒 | 0.1uF | 1 | 16V |
電解電容透明元件盒 | 4.7uF | 1 | 16V |
電解電容透明元件盒 | 10uF | 3 | 16V |
電解電容透明元件盒 | 33uF | 1 | 16V |
電解電容透明元件盒 | 47uF | 2 | 25V |
電解電容透明元件盒 | 100uF | 3 | 35V |
電解電容透明元件盒 | 220uF | 1 | 35V |
電解電容透明元件盒 | 470uF | 1 | 35V |
瓷片電容透明元件盒 | 300P | 1 | 63V |
瓷片電容透明元件盒 | 1000P | 2 | 63V |
瓷片電容透明元件盒 | 4700P | 1 | 63V |
瓷片電容透明元件盒 | 0.01uF | 3 | 63V |
瓷片電容透明元件盒 | 0.1uF | 2 | 63V |
瓷片電容透明元件盒 | 0.47uF | 1 | 63V |
瓷片電容透明元件盒 | 1uF | 1 | 250V |
瓷片電容透明元件盒 | 2uF | 1 | 250V |
音頻輸入變壓器透明元件盒 |
| 1 |
|
音頻輸出變壓器透明元件盒 |
| 1 |
|
變壓器元件盒 | 220/6V.6V.24V | 1 | 8W |
電感透明元件盒 | 8Ω | 1 |
|
電感透明元件盒 | 390uH | 1 |
|
二極管透明元件盒 | 4007 | 4 |
|
二極管透明元件盒 | 2AP9 | 1 |
|
發光二極管透明元件盒 |
| 2 |
|
穩壓二極管透明元件盒 | 2CW54 | 2 |
|
穩壓二極管透明元件盒 | 2CW76 | 1 |
|
光敏二極管透明元件盒 |
| 1 |
|
晶振透明元件盒 | 10M | 1 |
|
場效應管透明元件盒 | 3DJ6 | 1 |
|
單結管透明元件盒 | BT33 | 1 |
|
晶閘管透明元件盒 | KP1 | 1 |
|
三極管透明元件盒 | 3DG6 | 2 |
|
三極管透明元件盒 | 3DG12 | 2 |
|
三極管透明元件盒 | 3AX31 | 1 |
|
三極管透明元件盒 | 3DA1 | 1 |
|
三端穩壓透明元件盒 | 7805 | 1 |
|
指示燈(信號燈)透明元件盒 |
| 1 | 12V |
開關透明元件盒 |
| 2 |
|
喇叭透明元件盒 | 8Ω/0.2W | 1 |
|
繼電器透明元件盒 | 6V | 1 |
|
直流電表元件盒 | ±100uA | 1 |
|
直流表元件盒 | 1000uA | 1 |
|
直流電表透明元件盒 | 5mA | 1 |
|
電平開關和邏輯電平指示元件盒 |
| 2 | 16位 |
七段譯碼器 | 3組七段譯碼器及對應譯碼顯示數碼管 | 1 |
|
集成座元件盒 | 14腳 | 4 |
|
集成座元件盒 | 16腳 | 2 |
|
集成座元件盒 | 20腳 | 1 |
|
集成座元件盒 | 28腳 | 1 |
|
集 成 運 放 | UA741 | 2 |
|
定 時 器 | NE555 | 1 |
|
功率放大器 | LA4101 | 1 |
|
數模轉換器 | DAC0832 | 1 |
|
模數轉換器 | ADC0809 | 1 |
|
TTL與非門 | 74LS00 | 1 |
|
TTL集電極開路與非門 | 74LS03 | 1 |
|
TTL非 門 | 74LS04 | 1 |
|
TTL與 門 | 74LS08 | 1 |
|
TTL三輸入與門 | 74LS11 | 2 |
|
TTL四輸入與非門 | 74LS20 | 1 |
|
TTL或 門 | 74LS32 | 1 |
|
TTL觸發器 | 74LS74 | 2 |
|
TTL異或門 | 74LS86 | 1 |
|
JK觸發器 | 74LS112 | 1 |
|
緩 沖 器 | 74LS125 | 1 |
|
譯 碼 器 | 74LS138 | 2 |
|
數據選擇器 | 74LS153 | 1 |
|
計 數 器 | 74LS160 | 2 |
|
計 數 器 | 74LS161 | 1 |
|
D觸發器 | 74LS175 | 1 |
|
加減計數器 | 74LS192 | 2 |
|
移位寄存器 | 74LS194 | 1 |
|
計 數 器 | 74LS196 | 3 |
|
CMOS與非門 | CD4011 | 1 |
|
（二）工 具 |
尖 嘴 鉗 |
| 1 |
|
螺 絲 刀 | -+各一 | 2 |
|
剝 線 鉗 |
| 1 |
|
連 接 線 | 電子香蕉插頭線 | 30 |
|
（三）其 他 |
主機箱 |
| 1套 |
|
實驗桌 | 含儀器架 | 1張 |
|
高頻電路實驗系統 |
| 1套 |
|
儲存柜 |
| 1個 |
|
學生凳 |
| 2張 |
|
防 腐 皮 |
| 1塊 |
|
