液壓實訓室設備、氣動實訓室設備
液壓實訓室是《液壓與氣動技術》、《液壓與氣動系統裝調》等課程實驗，課程設計、機電一體化、電氣及機器人專業學生綜合實訓及畢業設計等實踐基地，也是對外培訓的教學平臺。

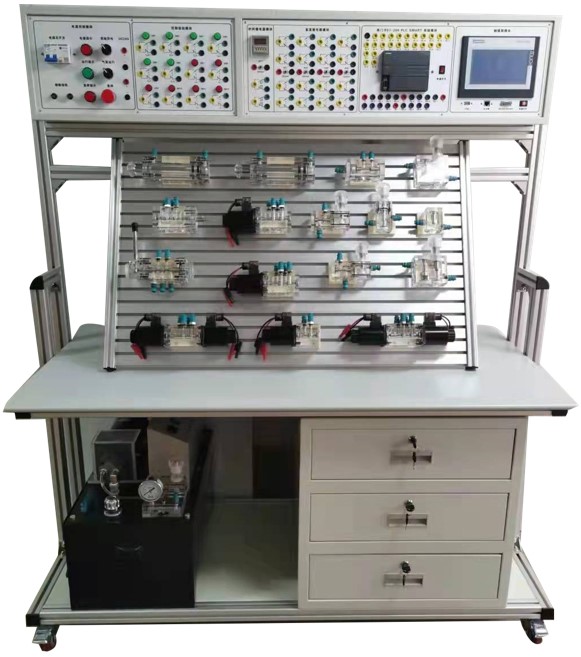

液壓實訓臺，每個實訓臺包括液壓所有的壓力、方向、流量控制器件，西門子S7-200PLC等，學生可以根據實訓項目在老師的指導下可以按任務的要求完成所有項目的器件選擇、檢驗、連接、調試實現任務要求，從而提高學生的創新能力，職業能力，培養真正的“新型應用技能人才”。
液壓控制實訓室，液壓實訓臺，液壓與氣壓傳動綜合實訓臺，配套課程項目式教學資源庫及仿真設計軟件。經過教學和培訓能夠讓學生認識液壓控制元件，并能搭接液壓控制回路、電液壓動控制回路，并能具備基本故障分析及排除的能力。
我們對液壓氣動有了一定的了解，認識了很多的氣動元件和液壓元件，而且也了解了這些元件的用途，熟知了它們的工作原理以及構成的回路圖的作用。液壓傳動與氣壓傳動在現在的工業領域應用的非常廣泛，一定程度上，它們是現代企業當中必不可少乃至達到了主導地位。
對這兩個氣動我也進行了初步的了解，下面我分別來介紹下液壓傳動和氣壓傳動的工作原理。
液壓傳動的工作原理：
1、 液壓傳動是以液體（液壓油）作為傳遞運動和動力的工作介質；
2、 液壓傳動經過兩次能量轉換，先把機械能轉換為便于輸送的液體壓力能，然后把液體壓力能轉換為機械能對外做工；
3、 液壓傳動是依靠密封的容積（或密封系統）內容積的變化來傳遞能量。
液壓傳動的主要組成部分：動力元件、執行元件、控制元件、輔助元件、工作介質這五部分組成。
氣壓傳動的工作原理：
氣壓傳動是利用空氣壓縮機將電動機或其他原動機輸出地機械能轉變?yōu)榭諝獾膲毫δ�。在控制元件的控制和輔助元件的配合下，通過執行元件把空氣的壓力能轉變?yōu)闄C械能，從而完成直線或回轉運動并對外做功。
氣壓傳動的主要組成部分：氣壓發生裝置、控制元件、執行元件、輔助元件這四部分組成。
液壓傳動和氣壓傳動一樣，都是利用流體為工作介質來實現傳動的，液壓傳動和氣壓傳動在基本原理、系統組成元件結構及圖形符號等方面都有很多相似指出。
以上是液壓傳動和氣壓傳動的工作原理以及組成部分，下面我分別來介紹下液壓傳動和氣壓傳動的優點與缺點。
液壓傳動的優點：
1、液壓傳動系統的工作平穩、反應快、沖擊小，能實現頻繁啟動和換向。液壓傳動裝置做回轉運動時的換向頻率可達每分鐘500次，做往復直線運動時的換向頻率可達每分鐘400~1000次。
2、采用液壓傳動易于實現過載保護。當系統超負荷時，液體可經溢流閥流回油箱。由于采用液體作為工作介質，系統能自行潤滑，因此，該系統的壽命較長。
3、采用液壓傳動易于實現無級調速。調速范圍較大，可達100：1~：1。
4、液壓傳動的控制、調節比較簡單，操縱方便，易于實現自動化，與電力傳動配合使用能實現復雜的順序動作和遠程控制。
5、 在同等功率的情況下，液壓傳動裝置的體積小、質量輕、慣性小、結構緊湊、而且能傳遞較大的力或轉矩。
6、 采用液壓傳動易實現回轉運動和直線運動，且液壓元件的排列布置靈活。
7、 采用液壓傳動易實現系列化、標準化、通用化、易于設計、制造和推廣使用。
8、 在液壓傳動系統中，功率損失所產生的熱量可由流動額液體帶走，因此，可避免機械本體產生過度溫升。
液壓傳動的缺點：
1、由于液壓傳動采用液體傳遞壓力，系統不可避免地存在泄漏，因而傳動效率較低，不宜遠距離傳動。
2、液壓傳動不但對油溫的變化較為敏感，使負載的速度不易保持穩定，而且對液體的清潔程度要求較高。
1、 為減少泄漏，液壓元件的制造精度要求較高，使得加工工藝變的復雜，導致成本較高。
2、 當液壓傳動系統發生故障時，不易查找原因且維修困難。
3、 液壓傳動系統運行時噪聲較大。
氣壓傳動的優點：
1、使用方便。由于氣壓傳動的工作介質是空氣，取用方便，且用過之后可直接排入大氣不會污染環境，因而可少設置或不必設置回氣管道。
2、 氣壓傳動系統組裝方便。使用快速管接頭可以非常簡單地進行配管。
3、 快速性好。氣壓傳動系統反應快、動作迅速，可在較短的是時間內達到所需的壓力和速度，且運行時不易發生過熱現象。
4、
安全可靠。在氣壓傳動系統中壓縮空氣不會爆炸或著火，在易燃、易爆場所使用不需要昂貴的防爆設施，可安全可靠地應用于易燃、易爆、多塵、輻射、強磁、振動、沖擊等惡劣的環境中。
5、
儲存方便。氣壓傳動系統具有較高的自保持能力，壓縮空氣可儲存在儲氣罐內，隨時取用，即使空氣壓縮機停止運行，氣閥關閉，氣壓傳動系統扔可維持一個穩定的壓力，因此，無須空氣壓縮機連續運轉。
6、 可實現遠距離傳輸�？諝怵ざ刃。鲃幼枇π�，管道中空氣流動的沿程壓力損失小，有利于實現介質集中供應和遠距離輸送。
7、 可實現過載保護。氣壓傳動裝置可因超載而停止不動，因此，無過載危險。
8、
清潔。對于要求高凈化、無污染的場合，如食品、印刷、木材和紡織工業等的清潔是極為重要的，氣壓傳動具有獨特的適應能力，優于液壓傳動和電力傳動。
氣壓傳動的缺點：
1、速度穩定性差。由于空氣可壓縮性大，汽缸的運動速度易隨負載的變化而變化，給位置控制和速度控制精度帶來了較大的影響。
2、需要凈化和潤滑。必須對壓縮空氣進行良好的凈化處理，去除其中灰塵和水分。由于空氣本身沒有潤滑性，因而氣壓傳動系統中必須對氣壓傳動元件進行供油潤滑，如加油霧器等裝置進行潤滑。
3、輸出力小。由于工作壓力低（一般低于0.8mpa），因而氣壓傳動系統輸出力小，一般限制為20~30kn。在相同輸出力的情況下，氣壓傳動裝置比液壓傳動裝置尺寸大。
4、 排放空氣的噪聲大。氣壓傳動系統排放空氣時，需加消聲器。
上面就是我為大家介紹的液壓傳動和氣壓傳動的優點與缺點。
通過這兩周的實習，我初步的了解了液壓傳動和氣壓傳動的特性，并且完成了單作用、雙作用氣缸的調速回路的連接與調試以及多個回路的連接與調試，讓我更熟練的掌握了液壓傳動和氣壓傳動的連接方法和技能。讓我們也收獲了很多的知識，這也將會指導我們在今后的工作當中不斷進步。
|
